設備簡介(Brief Introduction)

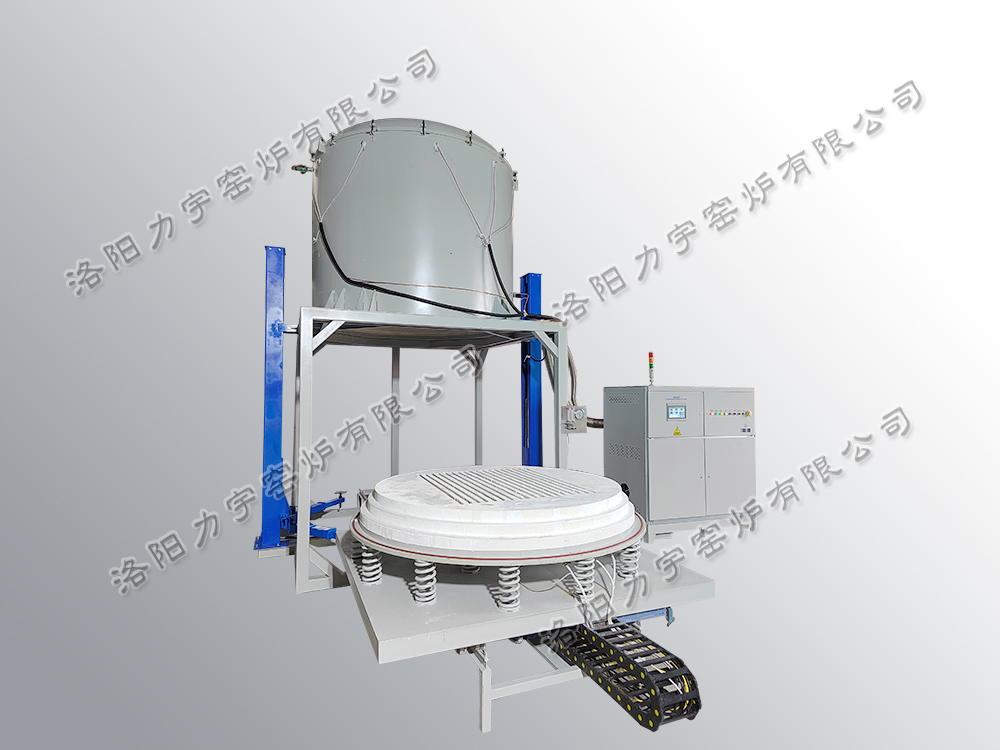

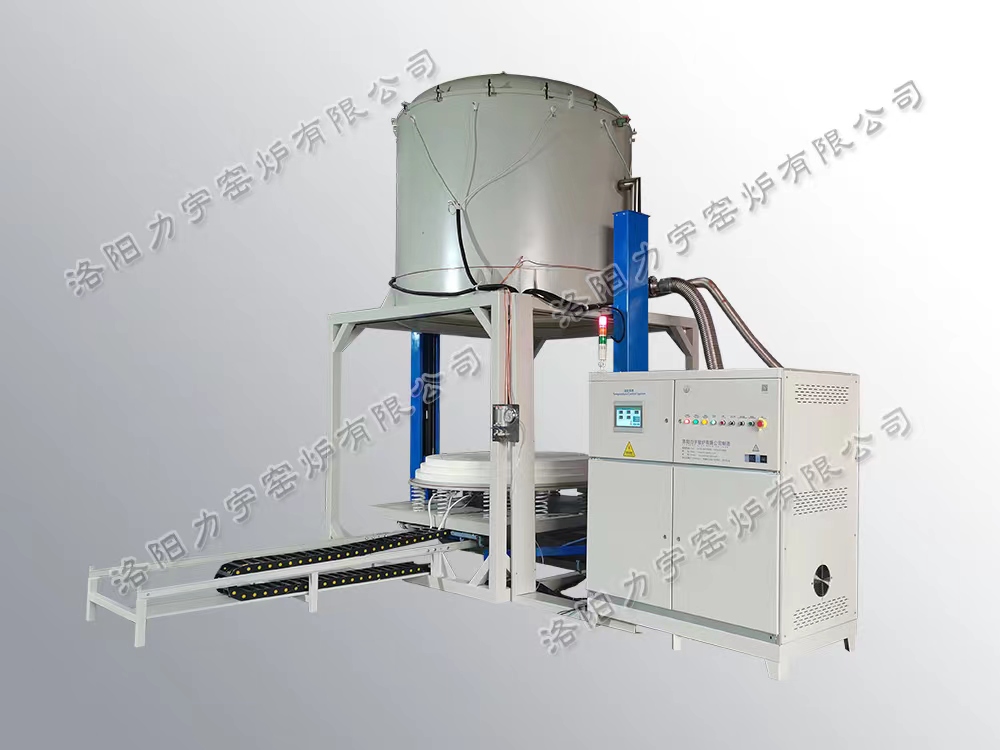

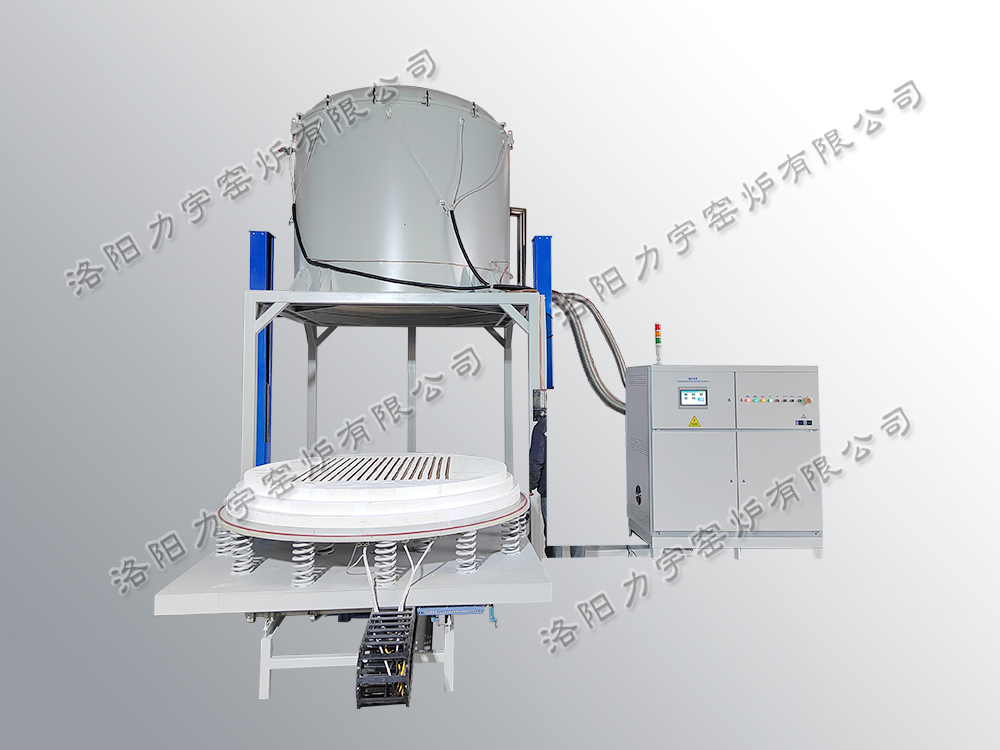

大型升降氣氛爐LYL-20SQL系列真空氣氛升降爐爐設備主要用于硬質合金、磁性材料、陶瓷以及粉末材料的真空燒結、淬火等。針對材料的高溫?zé)Y(jié)工藝保證耐熱及絕緣性可靠性設計，新型電極結構杜絕了高溫爐電極漏水現象，并且加熱系統中的易損部件更便于維修和更換。
主要用途(Application)
本設備廣泛用于高校、科研院所、工礦企業等,是做粉末、電子、冶金、醫藥、陶瓷、硫磺、玻璃新材料、化工、金屬燒結和金屬熱處理等實驗和生產的理想設備。
結構說明（Structure）
1.碳鋼外殼，由***壓力容器工廠焊接，保證焊縫氣密性，無沙眼、斷紋等漏氣點。
2.根據要求，制成雙層爐殼，o型密封硅膠墊圈密封。
3. 爐門密封采用線切割法蘭，鑲嵌O型硅膠圈，手輪鎖緊。
4. 爐底電動啟動，液壓升降，升降平穩可控，密封好，長時間不下落。
5.爐殼外表面靜電噴塑防銹處理，美觀大方。

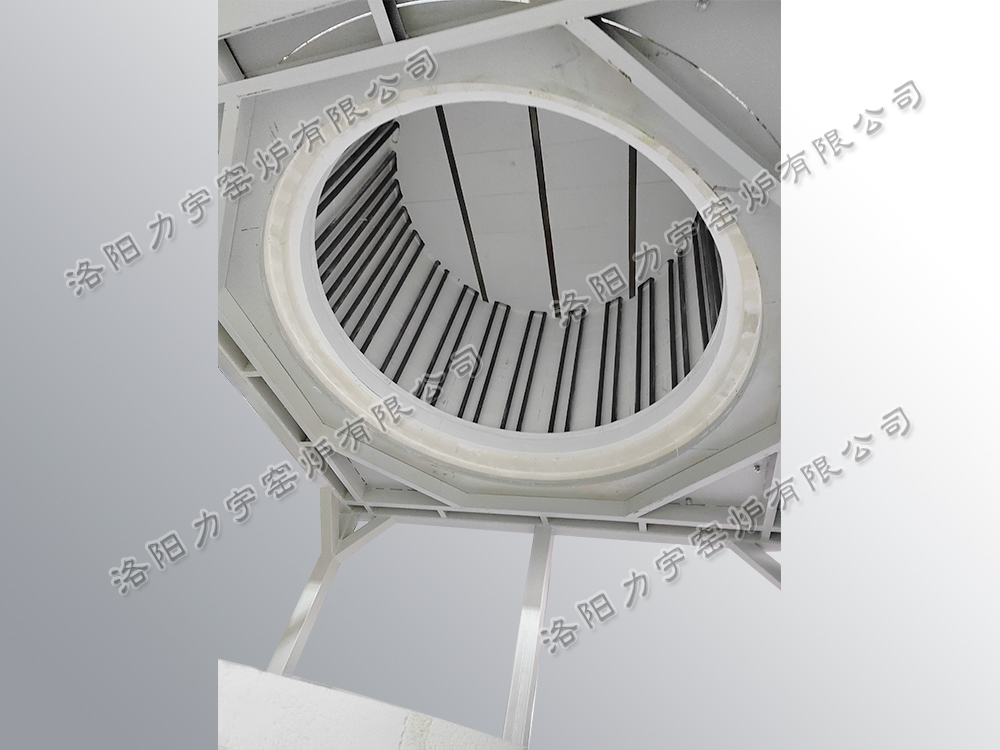

6.氧化鋁多晶纖維高溫爐膛，美觀節能
7.以確保安全、***使用，采用知名電器；
8.溫度控制和檢測全部采用
單鉑銠（S型）≤1500℃；
雙鉑銠（B型）≤1800℃；
企業資質和榮譽（Qualification & Honor）
質量管理體系認證GB/T19001:2016/ISO 9001:2015； 歐盟CE認證；“洛陽市文明誠信經營示范企業”“中國電爐行業***”；“質量、服務、信譽AAA企業”。產品經得起***檢測機構的檢驗，如需要可以出具第三方鑒定證書。
主要功能和特點（Main Functions & Features）
1.溫度范圍寬廣800℃-1800℃（可選）
2.真空度可高至10-3pa（可選）
3. 節能省電，環保無污染（爐膛材料高純復合氧化鋁/陶瓷多晶纖維，質輕，蓄熱少，節能，平均下來半功率工作）
4. 更換方便 節能省時（加熱元件為電阻絲/硅碳棒/硅鉬棒，使用壽命長更換方便）
5.單獨控制柜，操作方便，更人性化
6. 溫控精度高（儀表質量上乘，控溫精度±1℃）儀表可以出具第三方檢測證書
7. 爐溫均勻性好（合理布局，溫場均衡，爐腔無死角）
8.PLC觸摸屏控溫，升溫速率可調，自動操作
9.超溫超壓超流自動保護，帶有紅綠黃三色工作狀態指示燈
10.氣體流量計可選浮球流量計和質量流量計，實現手動和自動控制氣體流量，也可以關閉不通氣體
11.應用范圍廣泛：高校，科研院所，工礦企業等做粉末，軍工，電子，冶金，醫藥，陶瓷，玻璃，機械，新材料開發，特種材料，耐火材料，建材，化工，金屬燒結和金屬熱處理等試驗和生產
12.雙層殼體，空氣隔熱，（可配冷水機）
13.外殼噴塑，雙色搭配外觀精美大方
14.口碑良好，客戶眾多
15.性價比好，售后服務完善，質保1年，終身上門維修
主要技術參數（Main Technical Parameters）
?項?? 目
指?? 標?? 值
額定電壓
220V/380V
設計溫度
800℃，1000℃，1200℃，1400℃，1600℃，1700℃，1800℃
升溫速率
≤0.1-40℃/min（可調節）
加熱元件
進口電阻絲/U型硅碳棒/U型硅鉬棒
控溫精度
±1℃
真空度
-0.1mpa-6.7*10-3pa?（可選）
流量計
浮球流量計（質量流量計可選）
控溫方式
觸摸屏控制，PID調節、智能微電腦控制，多段可編程序控溫曲線，無需看守（全自動升溫、保溫,開門斷電）
測溫元件
K（0-1300℃）/S(0-1600℃)/B（0-1820℃）
爐膛材料
陶瓷多晶纖維?/氧化鋁纖維/復合氧化鋁纖維/高純復合氧化鋁纖維/進口纖維
可通氣氛
可通惰性保護性冷卻氣體，如氮?dú)?，氬氣，氧氣，一氧化碳。也可以選擇關閉不通氣氛。
料臺結構
絲杠升降，升降平穩，無顫抖（可選手動升降、液壓升降）
散熱方式
雙層殼體，空氣隔熱層（水冷系統可選配置冷水機）
表面溫升
≤30℃
隨機贈送
加熱棒2支，棒具2個，坩堝鉗1個，耐火手套1雙，說明書合格證各1份
選型指南（Selection Guide）
型號
爐膛尺寸（高*直徑mm）
爐膛容積（L）
電源電壓（V）
功率（KW）
控溫精度
LYL-20SQL-1
300*300
21
380
12
±1℃??
LYL-20SQL-2
500*500
98
380
25
±1℃
LYL-20SQL-3
700*500
137
380
30
±1℃
LYL-20SQL-4
800*500
157
380
40
±1℃
LYL-20SQL-5
800*800
400
380
60
±1℃
LYL-20SQL6
1200*800
600
380
80
±1℃
LYL-20SQL-7
1000*1000
785
380
90
±1℃
LYL-20SQL-8
1500*1000
1177
380
120
±1℃
LYL-20SQL-9
2000*1000
1570
380
150
±1℃
溫度類別
800℃-1800℃可任選
非標定制
根據客戶需求，定制不同尺寸的實驗電爐
標配（Standard Accessories）
名稱
圖片
數量
說明
高溫手套
1雙
舒適感好，并能保持雙手溫暖；抗切割、耐磨及抗熱（可抗 ? 350℃ 可接觸熱 60 秒， 100℃ 可接觸熱 180秒)持久耐用。
?
加熱元件
硅碳棒
2支
硅碳元件及使用溫度較高，質硬而脆，成型后使用，如碳化硅制成的硅碳棒、硅碳管在空氣干燥條件下發熱溫度可達1500℃，真空條件下使用溫度1000-1200℃，在氮?dú)鈿夥障率褂瞄L期溫度1350℃
硅鉬棒
2支
硅鉬棒在氧化氣氛下加熱到高溫，表面生成一層致密的石英玻璃膜，保護其不再氧化。所以，硅鉬棒具有高溫抗氧化性。在氧化氣氛下，溫度可達1800℃，可以用作電子、陶瓷、磁性材料、玻璃、冶金、耐火材料等工業高溫爐的加熱元件。
坩堝鉗
1把
1、一種常見的化學儀器。通常用來夾取坩堝。一般由不銹鋼，或不可燃、難氧化的硬質材料制成。
2、需使用干凈的坩堝鉗。
3、用坩堝鉗夾取灼熱的坩堝時，需將鉗尖先預熱，以免坩堝因局部冷卻而破裂，用后鉗尖應向上放在桌面或石棉網上。
4、實驗完畢后，應將坩堝鉗擦干凈，放入實驗器材柜中，干燥放置。
5、夾持坩堝使用彎曲部分，其它用途時用尖頭。
6、坩堝鉗不一定與坩堝配合使用，也可單獨使用。
可選功能配件列表（Optional Accessories List）
一體化控制
觸摸屏儀表
遠程輔助模塊
觀察窗
排氣孔和煙囪
熱風扇
坩堝、匣缽
門堵
爐底板
鼓風
熱電偶
集中控制工控機
腳輪
多點測溫
尾氣凈化處理裝置
特別說明（Special Note）
質???保
整機保修一年，相關耗材除外（墊板及加熱元件除外）終身上門維修
廠務環境
1、室內使用；
2、環境溫度在±5－45℃范圍；
3、周圍環境的相對溫度不超過85％；
4、爐子周圍無導電塵埃、爆炸性氣體及能嚴重破壞金屬和絕緣腐蝕性氣體。
安全保護
1、電爐***次使用或長期停用后再次使用時，須進行烘爐，否則容易造成爐膛開裂。
2、經常保持清潔，定期檢查電爐接線是否接觸良好。
3、電爐使用時，爐溫不得超過額定溫度，以免損壞加熱元件。禁止向爐內灌注各種可燃性液體及熔解的金屬。
4、在工作過程中，一般在300℃以下，升溫速率不宜過快，由于剛開始升溫時，爐膛是冷的，需要吸收大量的熱量。
售后服務
1、客戶的技術疑問，我們承諾在1個小時內處理完畢。
2、返廠維修的設備我們承諾在1個工作日內出具檢測結果，3個工作日內完成維修，特殊材料需訂制，酌情處理。
3、設備返給客戶后1周之內對用戶進行回訪，并提供相關技術的免費咨詢。
友情提示
1、為了設備正常使用壽命，請不要長期運行于設定溫度。
2、在收貨時仔細清點核對貨物及配件數量，以免少發漏發給您帶來不便。
3、為延長儀器的使用壽命，我們建議升溫速率和降溫速率為10℃/min。
4、冷卻速率不應超過5℃/min
5、此爐沒有真空密封結構，所以不可通入易燃易爆氣體。
6、此爐使用一段時間后，爐膛會出現微小的裂紋，這屬于正?，F(xiàn)象，不會影響使用，同時可以用氧化鋁涂層進行修補。
常見故障及故障排除（Common Faults & Trouble Shooting）
故障現象
故障原因
排除方法
打開控制電源開關無電源指示
控制線路，保險管斷，供電無電
檢查有無短路排除后更換保險管
設備運行時有電壓無電流
加熱元件斷裂
更換加熱元件
儀表PV顯示相應型號熱電偶的上限溫度
熱電偶短路
更換熱電偶
電源一切正常但爐體不能升溫
控制主線路損壞
通知***維修人員檢修
